钢筋桁架楼承板安装方法!收藏备用!

百安居

由于钢筋桁架楼承板能显著减少现场钢筋绑扎量,加快施工进度,增加施工安全保证,在厂房和民用住宅中有着非常广泛的应用。为了保证施工安全,我们需要按照以下顺序和方法正确施工,让我们来看看!

由于钢筋桁架楼承板能显著减少现场钢筋绑扎量,加快施工进度,增加施工安全保证,在厂房和民用住宅中有着非常广泛的应用。为了保证施工安全,我们需要按照以下顺序和方法正确施工,让我们来看看!

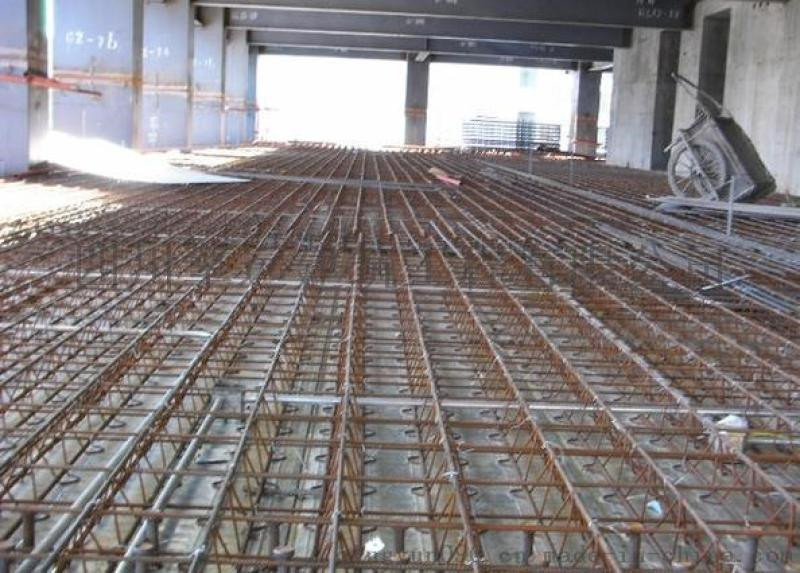

钢筋桁架楼承板安装方法!收藏备用!

钢筋桁架楼承板安装顺序

1.施工顺序

(1)平面施工顺序:每层钢筋桁架楼承板的铺设宜根据施工图起始位置向一个方向铺设,最后处理边角部分;

(2)立面施工顺序:随主体结构安装施工顺序铺设相应各层的钢筋桁架楼承板。

2.钢筋桁架楼承板安装适宜在下一节钢柱及配套钢梁安装完毕后进行。

3.楼板铺设前,应按图纸所示的起始位置放设铺板时的基准线。对准基准线,安装第一块板, 并依次安装其它板。楼板连接采用扣合方式,板与板之间的拉钩连接应紧密,保证浇筑混凝土时不漏浆。

4.钢筋桁架楼承板就位之后,应将其端部的竖向钢筋及底模与钢梁点焊牢固。沿板宽度方向将底模与钢梁点焊,焊接采用手工电弧焊,间距不大于300mm。

5.待铺设一定面积之后,必须及时绑扎板底钢筋,以防止钢筋桁架侧向失稳。同时必须及时按照设计要求设临时支撑,并确保支撑稳定、可靠。

6.板端及板边与梁重叠处,不得有缝隙。

7.附加钢筋工程及管线敷设。

(1)待铺设一定面积后,应按设计要求设置楼板支座连接筋、加强筋及负筋等。

(2)楼板开孔处,应按设计要求设洞口边加强筋,四周设边模板,待楼板混凝土达到设计强度后,方可切断钢筋桁架楼承板的钢筋及底模。

(3)板中敷设管线,正穿时采用刚性管线,斜穿时宜采用柔韧性较好的材料。

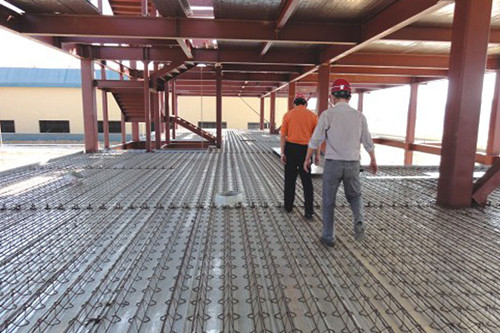

钢筋桁架楼承板安装方法!收藏备用!

8.栓钉焊接 钢筋桁架楼承板底模与母材的间隙应控制在1.0mm以内,以保证良好的栓钉焊接质量。

9.边模板安装 安装时,将边摸板紧贴钢梁面,边摸板与钢梁表面每隔300mm间距点焊长25mm、高2mm的焊缝。安装后,要全面检查,确保所有的边模都经按照施工图要求安装完毕,保证无漏浆部位的存在。

10.安装验收

(1)每个部位钢筋桁架楼承板的型号;

(2)支座竖筋及板边是否与钢梁焊接;

(3)钢筋长度及排列间距;

(4)检验栓钉焊接质量、数量及间距;

(5)板边是否有漏浆可能;

(6)钢筋桁架楼承板与剪力墙的连接;

(7)临时支撑情况。

钢筋桁架楼承板安装方法

1.铺设钢筋桁架楼承板前,按图纸所示的起始位置放置基准线,对准基准线,安装第一块板, 将其支座竖筋与钢梁点焊固定,再依次安装其它板,在铺设过程中每铺设—跨板要进行按图标注尺寸校对,若有偏差要及时调整。

2.楼板连接采用扣合方式,板与板之间的拉钩连接应紧密,保证浇筑混凝土时不漏浆,同时注意排板方向要一致,桁架节点间距为200mm,注意不同模板的横向节点要对齐。

3.钢柱角部、核心筒转角处、梁面衬垫连接板等平面形状变化处,可将板材两端切割,切割前应对要切割的尺寸进行放线并检查复核,切割后的板材端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋,若在节点中部切断,腹杆钢筋也需焊接在竖向钢筋上,就位后方可进行安装。

4.若跨间收尾处板宽不足576mm,可将板材沿钢筋桁架长度方向切割,切割后板上应有一榀或二榀钢筋桁架,不得将钢筋桁架切断。

5.钢筋桁架应平行于钢梁端部处,底模在钢梁上的搭接不小于30mm,沿长度方向将镀锌钢板与钢梁点焊,焊接采用手工电弧焊,间距为300mm。

钢筋桁架楼承板安装方法!收藏备用!

6.钢筋桁架垂直于钢梁端部处,板材端部的竖向钢筋在钢梁上的搭接长度应≥5d,且不能小于50mm,并应保证镀锌底模能搭接到钢梁之上。

7.待铺设一定面积后,应按设计要求设置楼板支座连接筋、加强筋及负筋等。

8.边模板安装时应拉线校直,调节适当后利用钢筋一端与栓钉点焊,一端与边模板点焊,将边模固定,边模板底部与钢梁的上翼缘点焊间距为300mm。

9.若设计在楼板上要开洞口,施工应预留。应按设计要求设洞口边加强筋,四周设边模板,待楼板混凝土达到设计强度后,方可切断钢筋桁架模板的钢筋及底模。切割时宜从下往上切割,防止底模边缘与浇注好的混凝土脱离,切割可采用机械切割或氧割进行。

10.钢筋桁架楼承板安装好以后,禁止切断钢筋桁架上的任何钢筋,若确需将钢筋桁架裁断,应采用相同型号的钢筋将钢筋桁架重新绑扎连接,并满足设计要求的搭接长度。

11.钢筋桁架楼承板铺设好后,应做好成品保护,避免人为的损坏,禁止堆放杂物。

以上就是钢筋桁架楼承板正确的施工顺序,希望对大家有帮助,想要了解更多资讯,请继续关注百安居网。
