电线颜色代表什么线,看完涨见识了

百安居

电线颜色是大家在使用线材时比较关注的。 相信很多人对电线的颜色都不太了解。 家庭用电一般是三相电,但是很多人不知道每种颜色的电线代表什么。 黑色、白色、绿色、红色、蓝色、橙色、棕色和灰色。 电线外面的绝缘护套颜色通常有其自身的作用。 因此,在摆弄电器和电线的时候,除了要关掉断路器之外,还要确定你接下来要碰到的每根带颜色的电线都是什么线。 下面小编就为大家说说电线颜色代表什么的相关信息。

电线颜色是大家在使用线材时比较关注的。 相信很多人对电线的颜色都不太了解。 家庭用电一般是三相电,但是很多人不知道每种颜色的电线代表什么。 黑色、白色、绿色、红色、蓝色、橙色、棕色和灰色。 电线外面的绝缘护套颜色通常有其自身的作用。 因此,在摆弄电器和电线的时候,除了要关掉断路器之外,还要确定你接下来要碰到的每根带颜色的电线都是什么线。 下面小编就为大家说说电线颜色代表什么线的相关信息。

电线颜色代表什么线,看完涨见识了

电线颜色代表什么线

1、三相五线制:首先电源线的颜色包括三相线(A、B、C线)、中性线(N线)、地线(PE线)。三相五线制标准导线颜色为:A线、B线蓝色(绿色)、C线红色、N线棕色、PE线黄绿色或黑色。

一般规定三相线的颜色为黄、绿、红,分别为A、B、C三相。蓝色为零线,黄绿色为地线 金属丝。 接线时,黄、绿、红三根线相连。 火线,蓝线接零线,黄绿线接PE保护线或设备外壳(外壳已接地网)。 有时四线颜色区分不明显,三个断面与活线相同,断面较小的就是零线。 你提到的变压器可能是控制电路的电源。如果是380V,接任意两条火线; 如果是220V,接火线和零线。

在实际操作中,安全是重中之重。 红色为火线,蓝色为零线,黄色或黄白色为地线。 相线一般为黄色、绿色、红色,保护中性线(PEN线)为黑色,保护线(PE线)为黄绿色二色线。 严禁在任何情况下将保护线用作相线。

根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4:“接线时,相线和零线的颜色应不同; 同一房屋的相线(L)的颜色应相同,零线(N)的颜色应相同。 使用蓝色,保护线(PE)必须使用黄绿双色线”。

可以得出结论,保护线(PE),即地线必须(强制)使用黄绿二色线 -色线,中性线用蓝色,(不强制。条件允许时,蓝色线要均匀选择),相线为红、黄、绿,不使用蓝色。(相线的颜色 还没有一致,不同公司可能有不同的规定,以下颜色方法可以参考,零线均匀用蓝色,如果用在插座上,相线用红色。光路 进线为红色,控制光路。黄色和绿色为导线或双控制线)

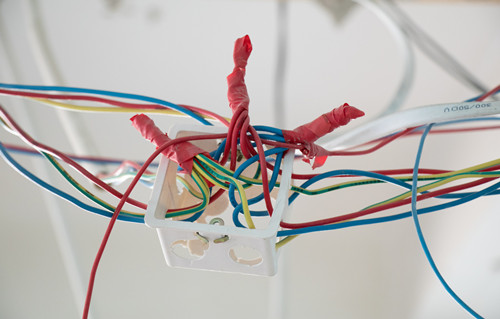

● 按规定颜色布线插座图:红色、蓝色、双色线穿入插座底盒。红色作火线,蓝色作零线,双色线作地线。按规定颜色穿线,施工也方便,红色线火线与插座L极连接,蓝色零线与N极连接,双色线与接地标识连接。

● 按规定颜色灯路布线图:进火线用红色,零线用蓝色,控制线用黄色(也可使用绿色)

电线颜色代表什么线,看完涨见识了

2、民用供电线路相线之间的电压(即线电压)为380V,相线和地线或中性线之间的电压(即相电压)均为220V。比如说像进户线一般来说也是要采用单相三线制,即三个相线中的一相加中性线(作零线)、地线。

220V交流电的相线(就是火线)用红色或棕色,因为这两种颜色是热色。一般来说你在用零线时候那么就可以使用兰色或绿色,接地线用黑色或黄绿色相间的。 一般最常用的是相线红色,零线蓝色,接地黑色、黄绿色。

3、直流电源线:红色表示正极,黑色是负极

家庭用电源线宜采用BVV2×2.5和BVV2×1.5型号的电线。BVV这种也是国家标准代号,为铜质护套线BVV2×2.5和BVV2×1.5,分别代表2芯2.5平方毫米和2芯1.5平方毫米。一般情况下,BVV2×2.5做主线、干线,BVV2×1.5做单个电器支线、开关线。单向空调专线用BVV2×4,另配专用地线。

看完以上内容,相信大家对各种颜色电线的含义有了一定的了解。关于电线颜色代表什么线就说到这了,希望对您有所帮助。想要了解更多电线相关知识,请继续关注百安居装修网。
