断路器规格有哪些?断路器工作条件是什么?

百安居

断路器作为一种控制电流的开关装置,在发生电路负荷的时候,能够自动切断电路,从而达到保护的目的,防止意外状况的发生。也就是说,只要是用电的地方,都需要安装一个这样的保护装置,而具体的种类不同,所具有的特点及适用的场合也是不一样的。那么断路器规格有哪些?工作条件是什么?

  断路器作为一种控制电流的开关装置,在发生电路负荷的时候,能够自动切断电路,从而达到保护的目的,防止意外状况的发生。也就是说,只要是用电的地方,都需要安装一个这样的保护装置,而具体的种类不同,所具有的特点及适用的场合也是不一样的。那么断路器规格有哪些?工作条件是什么?

断路器规格有哪些?断路器工作条件是什么?

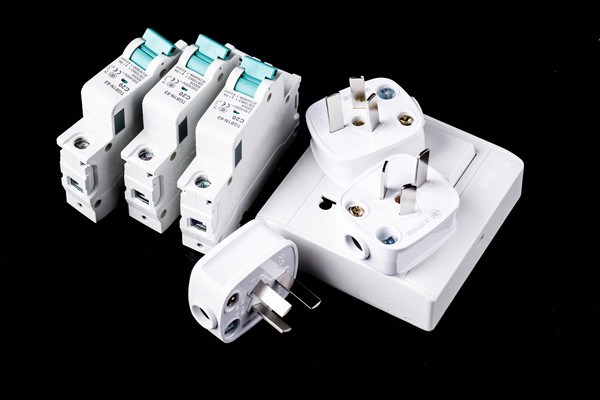

  断路器规格有哪些?

  1、按照额定电流来划分的话,除了1到10的规格外,还有16、20、25、32、40、50、60、63、100A等。

  2、按照极数来划分时,除了单极和二极外,比较常见的还有三极和四极。

  3、按照脱扣形式来划分的话,就包括C型和D型,前者主要有5ln~10ln,后者是10ln~16ln。

  实际上,现在生产断路器的厂家有很多,在设计型号的时候,也会有一定的区别。通常是将极数与额定电流结合在一起,比如说二极63A。在设定型号时,大都会带着一些数字和符号,代表的含义也是不同的,具体分析如下:

  N代表分断能力,N=6000A,还有H和L也比较常见,前者代表10000A,后者代表15kA。

  20A代表额定电流,就是数字加字母的表现形式。

  2P是极数,极数有四个,分别是1、2、3、4极。

  VE代表剩余电流附件,还有VEG、VEA等,而VM则为电磁式。

  30mA代表剩余的动作电流,此外还有100 mA、300mA也比较常见。

  SD是选配附件的意思,具体的种类有很多,包括MX、OF、MN等。

断路器规格有哪些?断路器工作条件是什么?
  断路器工作条件是什么?

  1、 空气温度。断路器在工作的时候对周围的空气温度是有要求的,一般不能超过40度,不能低于零下5度。周围空气温度全天24个小时的平均温度需要在35度及以下。若是气温太高或太低,会在一定程度上影响断路器对电流及开关的控制能力。

  2、 海拔高度。在地势太高的地方是不能正常使用断路器的,通常适用的区域,海拔高度是需要在两千米及以下的。也就是说,多数平原、丘陵和山地等地区都可以用,但是高原地区则不适合使用这种装置。

  3、 大气条件。这是将湿度和温度结合在一起进行分析的一个标准指数,当周围空气的温度在40度左右时,大气的湿度需要保持在50%及以下。若是温度较低的话,湿度相对较高一些也是可以的,但是不能超过90%,而且平均的周围空气温度不能低于25度。

  4、 污染等级。使用断路器时,对大气污染的等级也是有要求的,一般为三级。若是污染的比较严重,就会妨碍正常运行,因此在存在高污染的特殊环境下,需要采用相应的设备才可以使用。

  5、 控制回路。断路器在使用过程中,需要有控制回路,这样不管是装置本身,还是跳闸及合闸的完好性,都能得到更好的保护。即便是自动跳闸或是自动合闸,也应该有所提示,从而及时采取相应措施来处理。

断路器规格有哪些?断路器工作条件是什么?
  相信大家对断路器规格及具体的工作条件也都很清楚了,在选购断路器的时候,一定要搞清楚实际的需求,不同的场合和电路情况,所需的型号也是不一样的。此外,在使用时,也需要严格按照上述几个条件标准来操作,避免出现不必要的隐患和障碍。
